En détails
Composant d’assemblage pour joindre deux tubes ou deux joncs, généralement les vergues au bord d’attaque.

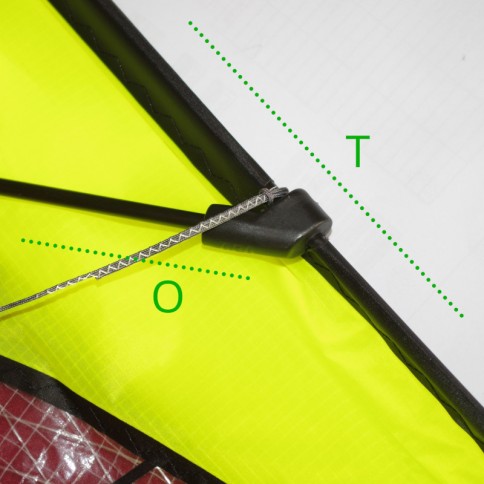

Le premier diamètre correspond au tube traversant T (bord d’attaque, à l’extérieur du cerf-volant), le second au tube oblique O par rapport à la jonction (vergue horizontale, à l’intérieur du cerf-volant).
Compatible avec les tubes Avia en mesure anglo-saxone du système impérial. 0.180 correspond à 0,18", soit 4.57 mm. D’autres raccords existent en système de mesure métrique.
Une pièce différente de l’originale ou avec une dimensions approchante n’est pas pour autant forcément incompatible.
| ⌀ traversant T | ⌀ oblique O | ⌀ traversant T (mm) | ⌀ oblique O (mm) | |
|---|---|---|---|---|
| A / APA A | .210 | .210 | 5.3 | 5.3 |
| B / APA B | .230 | .230 | 5.8 | 5.8 |
| C / APA C | .254 | .254 | 6.5 | 6.5 |
| Ca / APA Ca | .254 | .210 | 6.5 | 5.3 |
| D / APA D | .285 | .285 | 7.2 | 7.2 |
| Db / APA Db | .285 | .230 | 7.2 | 5.8 |
| E / APA E | .196 | .196 | 5 | 5 |
| 125 / TAPA 125 | .125 | .125 | 3.2 | 3.2 |
| V / TAPA V | .180 | .188 | 4.6 | 4.8 |
| W / TAPA W | .218 | .180 | 5.5 | 4.6 |
| X / TAPA X | .175 | .156 | 4.4 | 4 |
| Y / TAPA Y | .156 | .156 | 4 | 4 |
| Z / TAPA Z | .156 | .188 | 4 | 4.8 |
| Dc | 7 | 6 | ||
| Fa | 7 | 5.5 | ||
| Yc | 3.5 | 5 |
Caractéristiques données à titre indicatif.
Les références 0.125 puis de V à Z correspondent à l’appellation TAPA / T-APA, Tiny APA.
- Vendue à l’unité.
Notre conseil
Pour faciliter le montage de la jonction sur la barre si les diamètres sont trop justes, percez ou limez-la légèrement. Ou bien utilisez du savon ; évitez toutefois les lubrifiants tels que l’huile ou le dégrippant qui peuvent endommager le matériau.
Existe en différentes versions
- Jonction oblique APA A
- Jonction oblique APA 125
- Jonction oblique APA Fa
- Jonction oblique APA Db
- Jonction oblique APA Z
- Jonction oblique APA Ca
- Jonction oblique APA X
- Jonction oblique APA B
- Jonction oblique APA V
- Jonction oblique APA Yc
- Jonction oblique APA E
- Jonction oblique APA Dc
- Jonction oblique APA D
- Jonction oblique APA Y
- Jonction oblique APA C
- Jonction oblique APA W
-
